Кранбалки опорные

Краткое описание:

Кранбалки опорные предназначены для подъема и перемещения груза весом в пределах номинальной грузоподъемности.
Кранбалки опорные предназначены для эксплуатации в помещениях или под навесом при температуре окружающей среды
от –20 до +40 град С (от –40 до +40 град С по согласованию с заказчиком).

Условия эксплуатации:

Не допускается эксплуатация кранов во взрывоопасной и пожароопасной средах.
Запрещается использование кранов для транспортирования людей, взрывоопасных и ядовитых веществ.
При транспортировании жидкого или раскаленного металла и шлака грузоподъемность должна быть снижена на 25%, а канат должен быть защищен экраном от брызг металла и лучистой теплоты.

При работе с длинномерными грузами на кранбалках используют траверсы. Они снабжаются стропами или подвешенными с их помощью специализированными грузозахватными устройствами. На крюк крана траверсы навешивают используя звено Ов, закрепленного на балке или соединенной с ней канатом или цепью.

Для пролетов от 4,5 до 16,5 метров:

Для пролетов от 19,5 до 22,5 метров:

Подкрановый рельс Р24 ГОСТ 6368-82 или квадрат 50 Ст3 ГОСТ 535-88

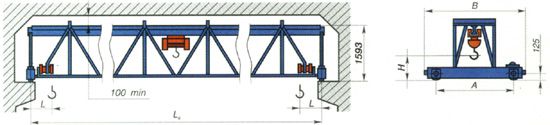

Г/П тонн	Пролет L, м*	Высота подъема, м	V передвижения крана, м/с	Основные габаритные размеры, МН					Масса крана, т
				A	B	H	H1	L
				не более
1	4,5	6-18	0,5	1500	1932	517	690	800-1175	1,26
	7,5			1500	1932	517	690		1,41
	10,5			2000	2432	517	690		1,85
	13,5			2600	3032	517	690		2,27
	16,5			2600	3032	517	690		2,68
	19,5			4000	4432	-368	1593		4,03
	22,5			4000	4432	-368	1593		4,03
2	4,5	6-18		1500	1932	697	690	800-1200	1,35
	7,5			1500	1932	697	690		1,57
	10,5			2000	2432	697	690		2,03
	13,5			2600	3032	697	790		2,63
	16,5			2600	3032	697	790		2,88
	19,5			4000	4432	-188	1593		4,14
	22,5			4000	4432	-188	1593		4,32
3,2	4,5	6-18		1500	1932	1007	690	810-1215	1,52
	7,5			1500	1932	1007	690		1,84
	10,5			2000	2432	1007	790		2,26
	13,5			2600	3032	1007	790		2,31
	16,5			2600	3032	1007	790		3,20
	19,5			4000	4432	182	1593		4,52
	22,5			4000	4432	182	1593		4,97
5	4,5	6-18		1500	1932	820	700	1075-1315	1,87
	7,5			1500	1932	820	790		2,11
	10,5			2000	2432	820	940		2,70
	13,5			2600	3032	820	960		3,26
	16,5			2600	3032	820	960		3,60
	19,5			4000	4432	82	1593		5,58
	22,5			4000	4432	82	1593		6,10
6,3	4,5	6-18		1500	1932	1007	790	1000-1250	1,88
	7,5			1500	1932	1007	960		2,25
	10,5			2000	2432	1007	960		2,67
	13,5			2600	3032	1007	960		3,09
	16,5			2600	3032	1007	960		3,60
	19,5			4000	4432	252	1593		5,58
	22,5			4000	4432	252	1593		6,75
